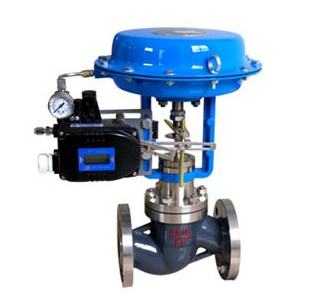

ZJHP(M)型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。 |
一、閥體
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
二、閥內組件
閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

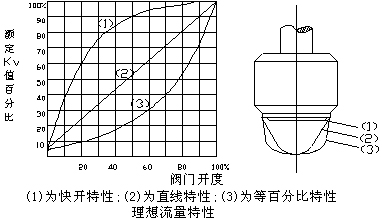

三、流量特性圖
四、執行機構
形 式：多彈簧式薄膜執行機構 墊 片：橡膠石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡膠夾增強滌綸織物 彈簧 范圍： 20-100(40-200、80-240 、20-60
壓縮彈簧：60Si2Mn 60-100) KPa
推 桿：2Cr13 供氣 壓力：0.14 0.16 0.28MPa
膜 蓋：A3 氣源 接頭：內螺紋M10X1
襯 套：2Cr13 環境 溫度：-30~+70℃
閥作用型式：氣一開式，氣一關式
五、主要技術參數
|
公稱通徑
|
閥座直徑
|
額定流量系數Kv
|
額定行程
|
薄膜有效面積cm2
|
固有可調比
|
環境溫度℃
|
基本誤差
|
回差
|
死區
|
額定流量系數
|
泄漏量
|
|
直線
|
等百分比
|
|
六、ZJHP型氣動單座調節閥允許壓差
|
開關方式 |
執行機構型號 |
彈簧范圍KPa |
氣源壓力MPa |
公稱通徑（閥座直徑）mm |
|
20 |
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
10 |
12 |
15 |
20 |
|
