• 比例式減壓閥

• 產品型號 : Y13X(Y43X)
• 產品系列 : 減壓閥

　Y13X-16T、Y43X-16Y型比例式減壓閥主要由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。該產品結構嚴謹、新穎、運行流暢、體形輕巧、便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用全銅或不銹鋼，適用于清潔水和海水，不怕結垢和銹蝕。比例式減壓閥是利用閥內浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的。

訂購產品

詳細介紹



比例式減壓閥結構特點和用處： 　　Y13X-16T、Y43X-16Y型比例式減壓閥主要由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。該產品結構嚴謹、新穎、運行流暢、體形輕巧、便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用全銅或不銹鋼，適用于清潔水和海水，不怕結垢和銹蝕。比例式減壓閥是利用閥內浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的。

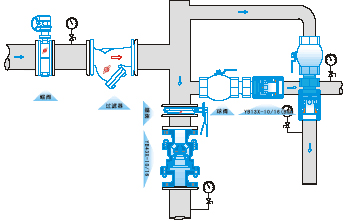

比例式減壓閥安裝示意圖：

比例式減壓閥主要技術參數和性能指標： 型號 Y13X-16T Y43X-16T 連接方式 內螺紋 法蘭 適用介質 水、氣 適用溫度 ≤90℃ 額定工作壓力 1.6MPa 壓力誤差 ±2.5% 最小開啟壓力 2:1 0.2MPa 3:1 0.3MPa *：殼體試驗不包括膜片、閥蓋。

比例式減壓閥主要零件材料： 零件名稱 材料 閥體 青銅或不銹鋼 活塞 進口壓蓋 出口壓蓋

比例式減壓閥流量系數(Cv)： DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2") 50(2") Cv 0.5 0.6 1.2 1.8 3.0 5.0

比例式減壓閥連接尺寸： 型號 DN(mm) L(mm) Y43X-16 2:1 3:1 3:2 4:1 5:1 5:2 25 115 32 124 40 132 50 140 65 155 80 155 100 200 125 220 150 230 200 270
